Punktfundament, Streifenfundament und Bodenplatte erfüllen dieselbe Grundaufgabe: Sie übertragen die Lasten eines Gebäudes sicher in den Baugrund. Trotzdem unterscheiden sie sich erheblich bei Materialeinsatz, Kosten, Eingriff in das Grundstück und späterer Erweiterbarkeit.
Für die Modulgebäude von Contain-us sind Punkt- und Streifenfundamente in der Regel die sinnvollsten Lösungen. Eine klassische Bodenplatte wurde bei den bisherigen Projekten nicht benötigt, weil die tragende Stahlkonstruktion nur an klar definierten Punkten und Linien aufliegt.
Welche Variante tatsächlich passt, wird immer anhand von Modulaufteilung, Gebäudegewicht, Geschosszahl, Baugrund und Statik entschieden. Einen Überblick über alle Gründungsarten geben wir im Beitrag Welche Fundamente braucht ein Modulhaus?
Punktfundament, Streifenfundament und Bodenplatte übertragen alle drei die Lasten eines Gebäudes in den Baugrund. Sie unterscheiden sich aber erheblich bei Materialeinsatz, Kosten, Eingriff in das Grundstück und späterer Erweiterbarkeit.
- 0Gründungsarten im Vergleich
- 0davon bei Contain-us im Einsatz
- 0m²Orientierungswert für den Wechsel
Was ist ein Punktfundament?
Ein einzelner kompakter Fundamentkörper, genau unter einem tragenden Auflagepunkt des Moduls.
Ein Punktfundament ist ein einzelner kompakter Fundamentkörper. Mehrere dieser Fundamente werden genau unter den tragenden Auflagepunkten des Moduls angeordnet.
Bei Contain-us werden sie häufig für kleine Gartenhäuser, Saunen, Gartenbüros und einzelne Tiny-House-Module eingesetzt. Je nach Konstruktion sind beispielsweise vier, sechs oder acht Punkte möglich.
Nachteilig ist, dass Position und Höhe sehr genau stimmen müssen. Außerdem kann eine große Anzahl einzelner Fundamente bei größeren Gebäuden unübersichtlich und unwirtschaftlich werden.
- Geringer Betonbedarf
- Wenig Aushub
- Kurze Ausführungszeit
- Niedrige Kosten
- Geringe Versiegelung des Grundstücks
- Einfache spätere Ergänzung
Was ist ein Streifenfundament?
Ein durchgehender Betonstreifen unter einer Lastachse - mehrere Stützen stehen auf demselben Fundament.
Ein Streifenfundament verläuft als durchgehender Betonstreifen unter einer Lastachse. Bei mehreren verbundenen Modulen können die tragenden Eck- und Zwischenstützen auf gemeinsamen Streifen stehen.
Contain-us setzt Streifenfundamente vor allem bei größeren Projekten, mehreren Modulen, Hausanbauten und mehrgeschossigen Gebäuden ein.
Gegenüber Punktfundamenten benötigen Streifenfundamente mehr Beton, Erdarbeiten und Schalungsaufwand. Sie sind deshalb normalerweise teurer und greifen stärker in das Grundstück ein.
- Zusammenhängende Lastverteilung
- Gute Unterstützung mehrerer Auflagepunkte
- Geringere Empfindlichkeit gegenüber kleinen Positionsabweichungen
- Sinnvolle Gründung gemeinsamer Modulachsen
- Gute Eignung für größere oder mehrgeschossige Gebäude
Was ist eine Bodenplatte?
Eine Bodenplatte ist eine nahezu vollflächige Stahlbetonplatte unter dem Gebäude. Sie verteilt Lasten großflächig und bildet bei vielen klassischen Bauweisen gleichzeitig den unteren Gebäudeabschluss.
Bei Contain-us besitzt jedes Modul bereits einen eigenen tragenden Bodenaufbau innerhalb der Stahlkonstruktion. Deshalb ist eine zusätzliche vollflächige Betonplatte bei den bisherigen Projekten nicht notwendig gewesen.
Eine Bodenplatte benötigt im Vergleich meist den größten Materialeinsatz, mehr Erdarbeiten und eine größere versiegelte Fläche.
Der Modulboden ist bereits da - eine Bodenplatte würde ihn unter der gesamten Grundfläche ein zweites Mal herstellen.
Welche Fundamentart ist am günstigsten?
Bei vergleichbaren Bedingungen sind einzelne Punktfundamente normalerweise die günstigste Variante.
Bei vergleichbaren Boden- und Baustellenbedingungen sind einzelne Punktfundamente normalerweise die günstigste Variante. Es werden nur die tatsächlich erforderlichen Auflagebereiche betoniert.
Streifenfundamente liegen preislich darüber, weil mehr Aushub, Schalung, Beton und Arbeitszeit notwendig sind. Eine Bodenplatte ist üblicherweise die aufwendigste der drei Varianten.
Ein reiner Preisvergleich kann jedoch täuschen. Bei einem großen Gebäude mit sehr vielen Einzelpunkten kann ein Streifenfundament wirtschaftlicher und technisch klarer sein. Auch schwieriger Baugrund kann eine vermeintlich günstige Lösung verteuern. Konkrete Orientierungswerte stehen im Beitrag Was kosten Fundamente für ein Modulhaus?
Welche Fundamentart benötigt am wenigsten Beton?
Punktfundamente benötigen in der Regel am wenigsten Beton, weil der Baustoff nur unter den tragenden Auflagepunkten eingesetzt wird.
Streifenfundamente benötigen mehr Material, da die einzelnen Lastbereiche durch durchgehende Betonstreifen verbunden werden. Eine Bodenplatte hat normalerweise den höchsten Betonbedarf, weil nahezu die gesamte Gebäudegrundfläche hergestellt wird.
Der tatsächliche Verbrauch hängt von Abmessungen, Bewehrung, Anzahl der Fundamente und statischer Bemessung ab. Eine fachgerechte Planung darf deshalb nicht allein auf möglichst wenig Beton ausgerichtet werden.
Warum sind Streifenfundamente bei größeren Gebäuden sinnvoll?
Streifenfundamente verteilen mehrere Einzellasten entlang einer gemeinsamen Achse. Dadurch lassen sich verbundene Module und längere Gebäudeabschnitte gleichmäßig unterstützen.
Sie können außerdem Unterschiede zwischen einzelnen Auflagepunkten besser ausgleichen und reduzieren bei geeigneter Planung das Risiko unterschiedlicher Setzungen innerhalb einer gemeinsamen Modulreihe.
Das bedeutet nicht, dass ein Streifenfundament automatisch auf jedem Boden besser ist. Auch ein Streifen benötigt einen tragfähigen Untergrund und eine projektbezogene Dimensionierung.
Welche Lösung passt zu welcher Gebäudegröße?
Diese Staffel beschreibt die bisherige Contain-us Praxis - sie ist keine allgemeine Regel für jedes Gebäude.
- 01
ungefähr 6 bis 7 m²

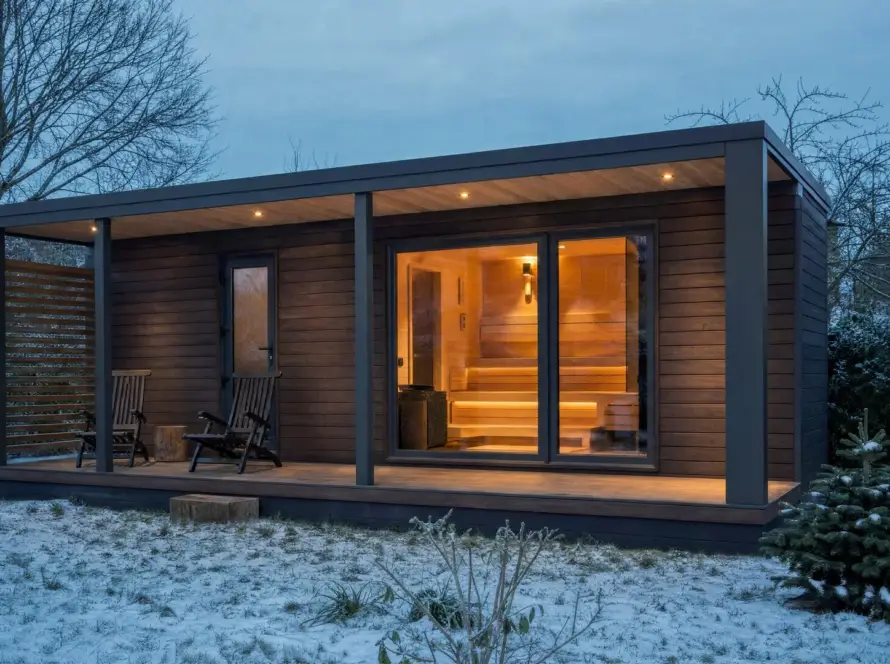

PunktfundamenteKleine Gartenhäuser und Saunen. Die Lasten gehen über wenige Eckpunkte in den Boden.
- 02

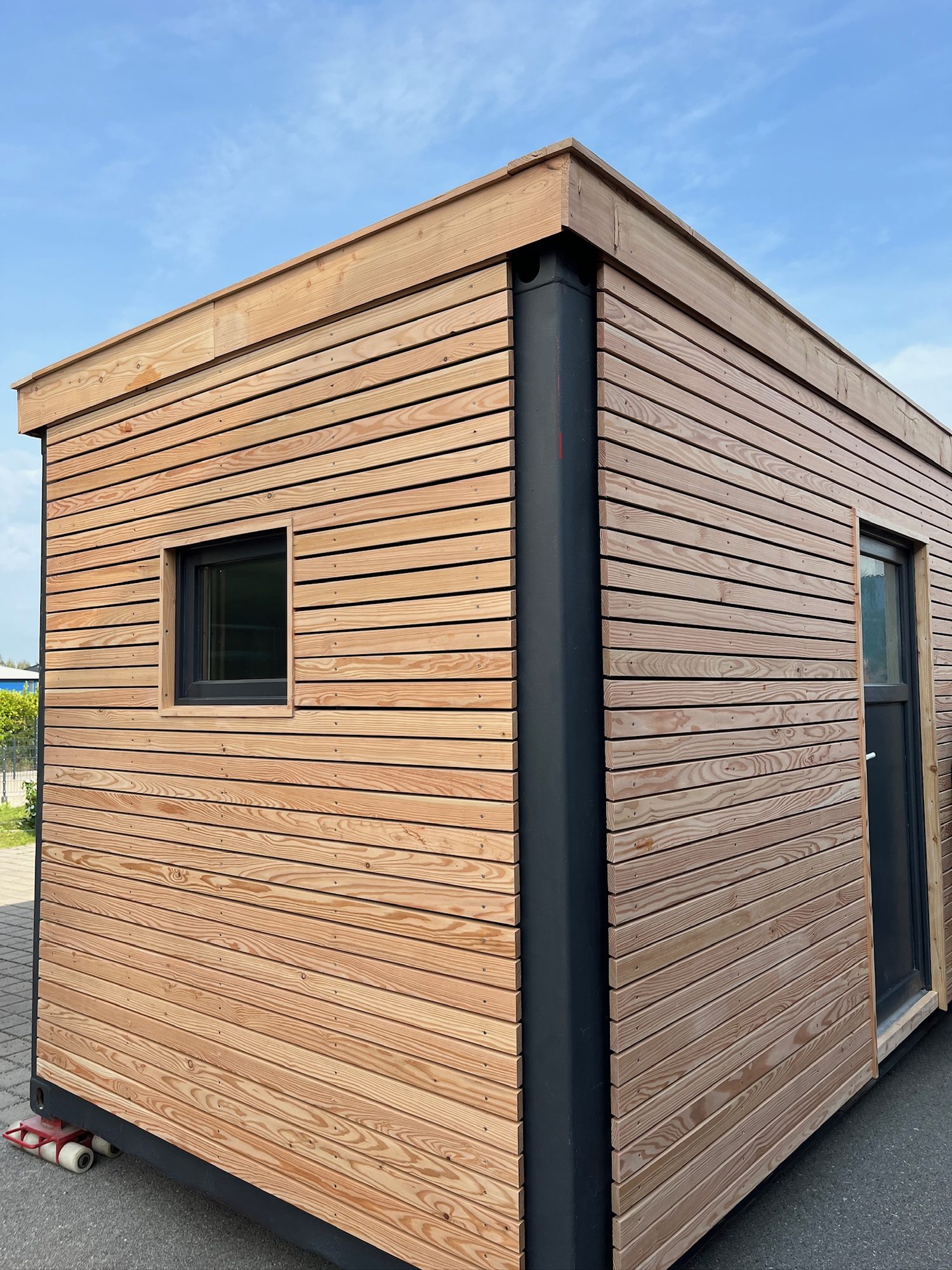

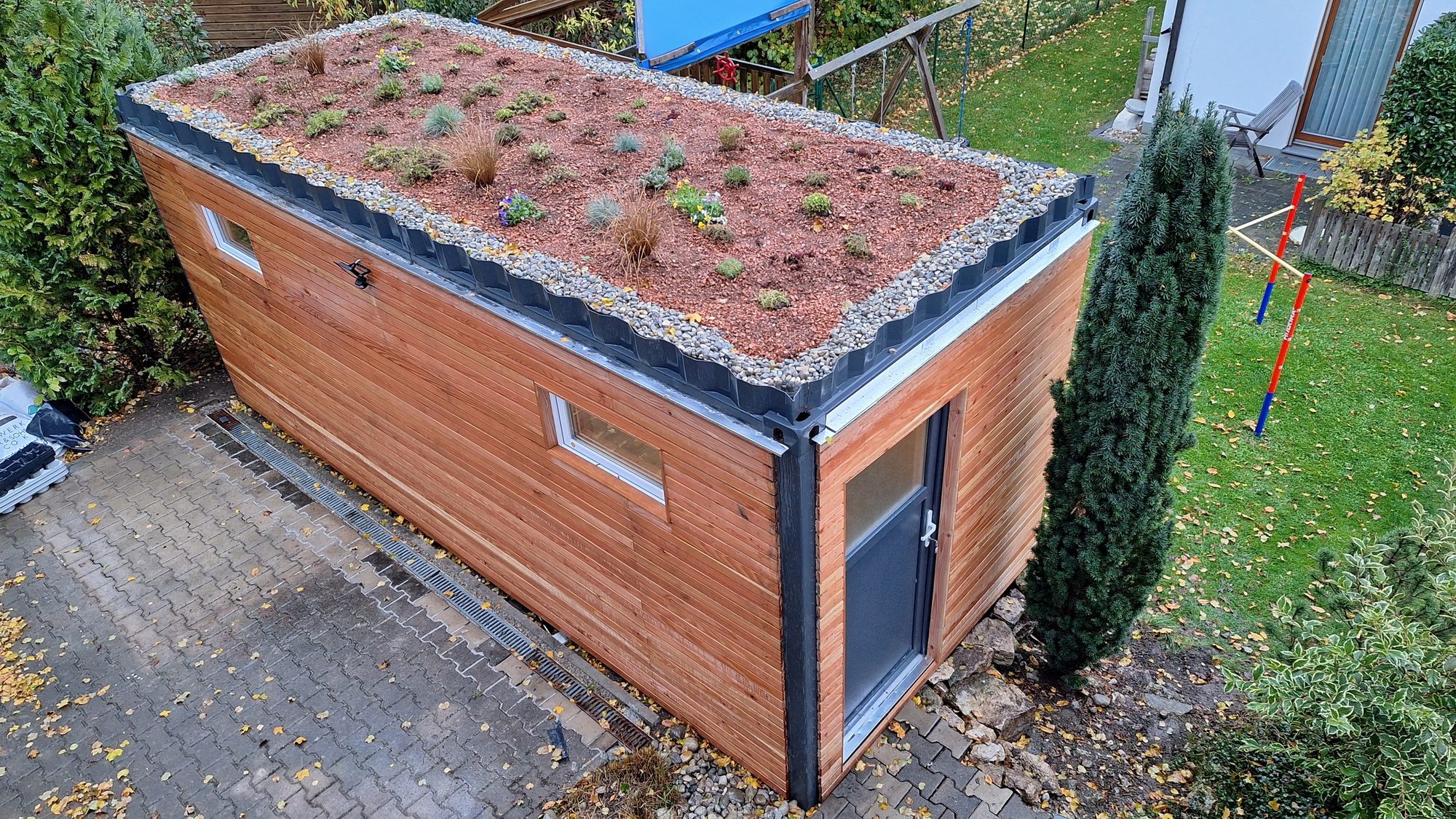

ungefähr 15 m²

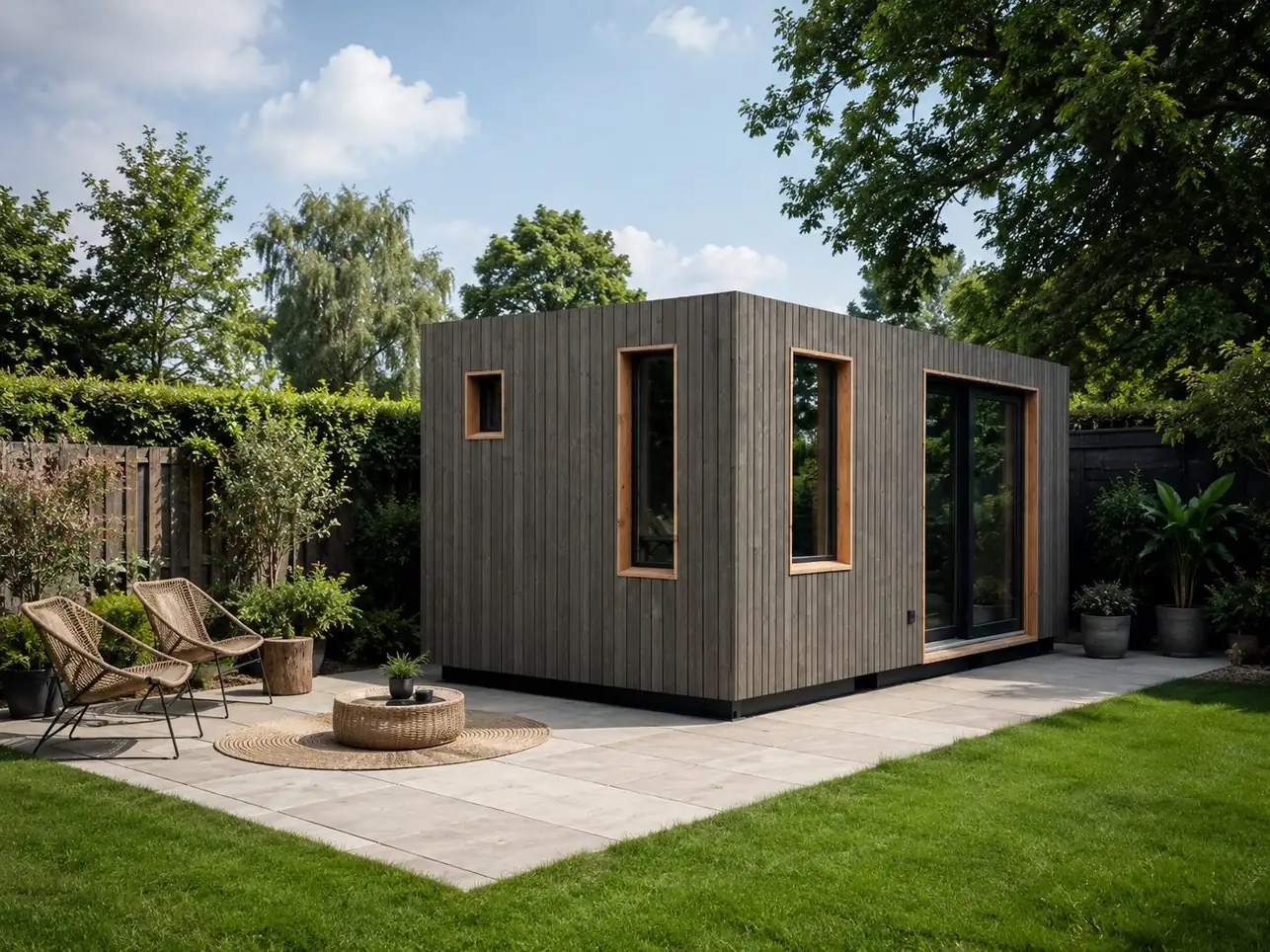

häufig PunktfundamenteEinzelmodule, kompakte Tiny Houses, Gartenbüros. Vier bis sechs Punkte sind hier die Regel.
- 03
ungefähr 30 m²
projektbezogene EntscheidungDer Übergangsbereich. Modulaufteilung, Gewicht und Baugrund zählen mehr als die Fläche.
- 04

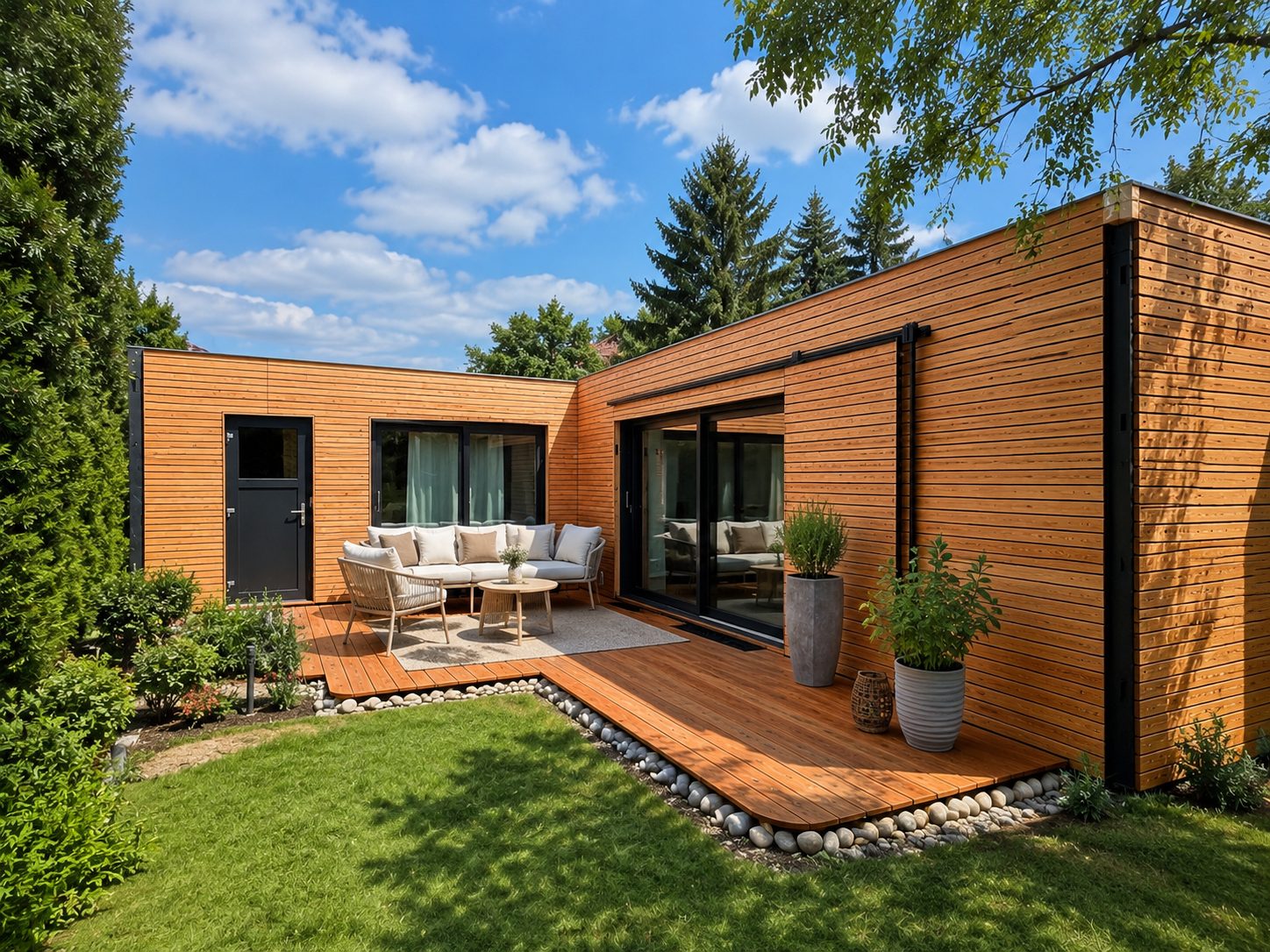

über ungefähr 30 m²
überwiegend StreifenfundamenteDie Lasten laufen zunehmend auf gemeinsame Achsen zusammen.
- 05
mehrere verbundene Module
meist StreifenfundamenteDie Streifen liegen unter den gemeinsamen Lastachsen der Modulreihe.
- 06

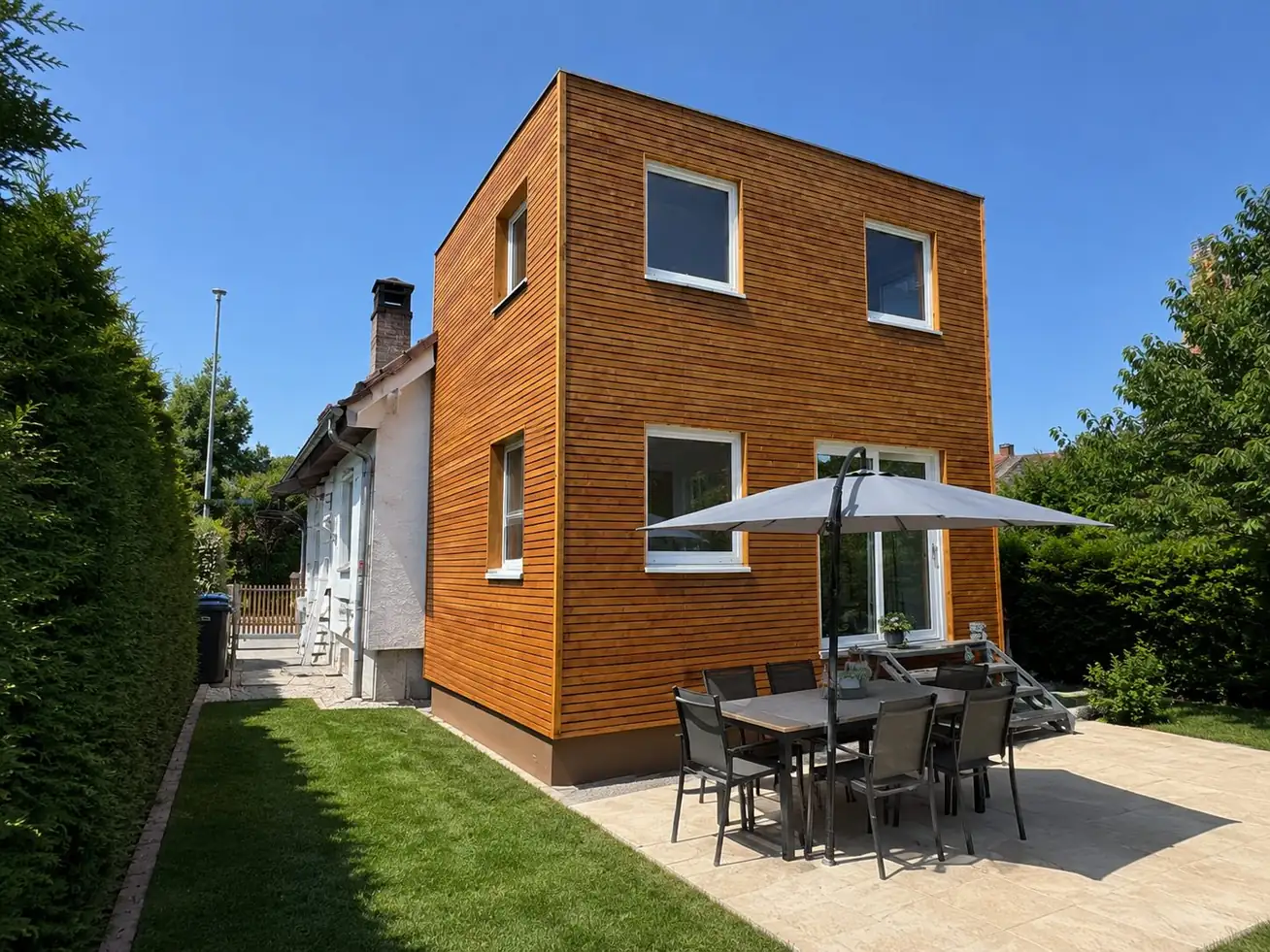

mehrgeschossige Gebäude
normalerweise StreifenfundamenteDie Lasten mehrerer Ebenen werden über die Stahlstützen nach unten geführt.
Diese Zuordnung beschreibt die bisherige Contain-us Praxis. Sie ist keine allgemeine Regel für jedes Gebäude. Ein schwer ausgebautes 15-Quadratmeter-Modul auf schwierigem Boden kann höhere Anforderungen stellen als ein leichtes größeres Gebäude auf sehr gutem Baugrund.
Welche Rolle spielen Gewicht und Anzahl der Module?
Mit jedem zusätzlichen Modul steigen Gebäudegewicht und Zahl der Auflagepunkte. Gleichzeitig entstehen gemeinsame Übergänge, größere Öffnungen und neue Lastachsen.
Aus diesen Lasten ergibt sich, wie groß die Fundamente sein müssen und ob einzelne Punkte oder durchgehende Streifen geeigneter sind.
- Eigengewicht der Stahlkonstruktion
- Wand-, Boden- und Dachaufbauten
- Küche, Bad und schwere Einbauten
- Nutzlasten
- Schnee- und Windlasten
- Anzahl der Geschosse
- Positionen der tragenden Stützen
Wann kann eine Bodenplatte gefordert werden?
Bei den bisherigen Contain-us Projekten wurde keine Bodenplatte benötigt. Punkt- und Streifenfundamente konnten die vorhandenen Lasten gezielt aufnehmen.
Grundsätzlich kann eine Tragwerks- oder Baugrundplanung bei außergewöhnlichen Bedingungen trotzdem eine flächigere Gründung empfehlen. Gründe können sehr geringe zulässige Bodenpressungen, stark unterschiedliche Bodenschichten, besondere Setzungsanforderungen oder ein abweichendes Gebäudekonzept sein.
„Contain-us benötigt normalerweise keine Bodenplatte" bedeutet nicht, dass eine Bodenplatte technisch oder behördlich in jedem denkbaren Projekt ausgeschlossen werden kann.
Welche Fundamentart lässt sich später am einfachsten erweitern?
Punktfundamente können sehr gezielt an den neuen Auflagepunkten ergänzt werden. Deshalb eignen sie sich besonders gut für geplante kleinere Erweiterungen.
Auch Streifenfundamente lassen sich verlängern oder um zusätzliche Streifen ergänzen. Die Übergänge und Lastabtragung müssen dabei neu geplant werden.
Eine Bodenplatte kann ebenfalls erweitert werden, verursacht aber normalerweise größere Erd-, Schalungs-, Bewehrungs- und Anschlussarbeiten.
Welche Variante beeinträchtigt das Grundstück am wenigsten?
Punktfundamente greifen normalerweise am wenigsten in das Grundstück ein. Nur kleine Teilflächen werden ausgehoben und betoniert. Zwischen den Fundamenten bleibt der Boden weitgehend offen.
Streifenfundamente beanspruchen längere zusammenhängende Bereiche. Eine Bodenplatte versiegelt nahezu die gesamte Gebäudegrundfläche und ist am schwersten zurückzubauen.
Neben der Fundamentart beeinflussen auch Zufahrt, Kranstellplatz, Leitungsgräben und Geländemodellierung den tatsächlichen Eingriff in das Grundstück.
Vergleich auf einen Blick
Punktfundament
Geringer Materialeinsatz, günstig, schnell und gut erweiterbar. Besonders für kleinere Einzelmodule.
Streifenfundament
Zusammenhängende Lastverteilung, gute Eignung für größere, kombinierte oder mehrgeschossige Gebäude.
Bodenplatte
Großflächige Gründung mit hohem Material- und Erdarbeitsaufwand. Bei bisherigen Contain-us Projekten nicht erforderlich.
Fazit: So wenig Fundament wie möglich, so viel wie nötig
Punktfundamente sind für viele kleinere Contain-us Projekte die wirtschaftlichste Lösung. Streifenfundamente bieten bei größeren und mehrgeschossigen Gebäuden eine klare und stabile Unterstützung entlang der Lastachsen.
Eine Bodenplatte ist für die modulare Stahlkonstruktion normalerweise nicht erforderlich. Die endgültige Entscheidung richtet sich jedoch immer nach dem konkreten Baugrund und der statischen Berechnung. Welche Vorteile und Grenzen die modulare Bauweise insgesamt mitbringt, steht in Vorteile und Nachteile der modularen Bauweise.
