Es gibt eine verbreitete Vorstellung, ein Containermodul werde mit dem Boden „verschraubt". Das trifft manchmal zu und manchmal ausdrücklich nicht. Bei kleineren, statisch geeigneten Projekten kann die Stahlkonstruktion schlicht auf den vorbereiteten Fundamentpunkten aufliegen - das Eigengewicht sorgt für eine hohe Auflast.
Bei größeren, höheren oder besonders beanspruchten Gebäuden sieht das anders aus. Dann wird eine zusätzliche mechanische Sicherung notwendig, und die muss geplant sein, bevor der erste Kubikmeter Beton eingebracht wird.
Dieser Beitrag erklärt, wann welche Lösung infrage kommt, was Twistlocks sind, welche Kräfte eine Fundamentverbindung aufnehmen muss und was das für eine spätere Versetzbarkeit bedeutet.
Ob ein Modul mit seinem Fundament fest verbunden wird, entscheidet nicht die Größe allein. Maßgeblich sind Statik, Eigengewicht, Windlast, Gebäudehöhe, Standort und Fundamentart.
- 0genormte Eckbeschläge je Modul
- 0Verbindungsebenen bei mehrteiligen Gebäuden
- 0mmHöhentoleranz der Auflagepunkte
Auflegen oder verankern?
Beide Lösungen sind fachlich korrekt - sie gehören zu unterschiedlichen Gebäuden.
Die Entscheidung fällt im statischen Nachweis, nicht im Katalog. Der Statiker legt fest, welche Zug-, Druck- und Horizontalkräfte aufgenommen werden müssen und wie die Verbindung auszuführen ist.
Reine Auflage
- Kleinere Module an geschützten Standorten
- Tragende Eckbereiche stehen auf den Fundamenten
- Eigengewicht liefert die Auflast
- Zulässigkeit wird trotzdem projektbezogen geprüft
Mechanische Sicherung
- Größere oder mehrere verbundene Module
- Mehrgeschossige Gebäude
- Exponierte oder windreiche Standorte
- Hohe Aufständerungen, große Glasflächen
- Geringeres Eigengewicht

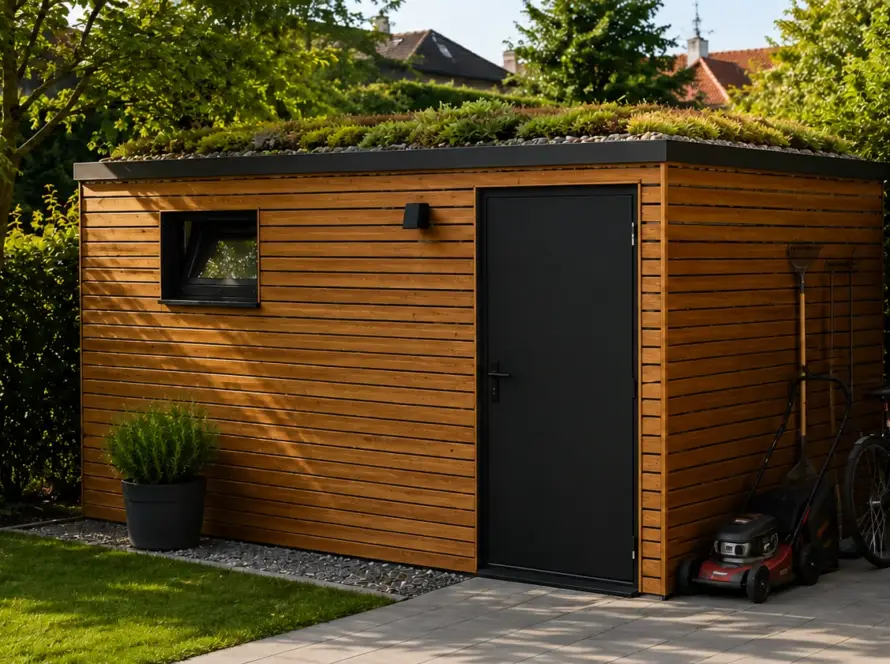

Ein leichtes Gartenhaus in einer geschützten Lage stellt eben andere Anforderungen als ein frei stehendes, hohes Modul mit großen Fensterflächen. Deshalb wird die Frage für jedes Gebäude einzeln beantwortet und nicht aus einem vergleichbaren Projekt übernommen.
Was sind Twistlocks?
Mechanische Verriegelungselemente, die an den genormten Eckbeschlägen einer Stahlmodulkonstruktion ansetzen.
Durch das Verdrehen des Verriegelungskopfes entsteht eine formschlüssige Verbindung. Dieselben Systeme kommen beim Transport und beim Verbinden stapelbarer Stahlmodule zum Einsatz - die Eckbeschläge sind genau dafür genormt.
Für eine Fundamentbefestigung müssen die vorgesehenen Twistlocks und ihre Anschlüsse jedoch zum konkreten Fundament und zum statischen Konzept passen. Ein Element, das für den Seetransport ausgelegt ist, ist damit nicht automatisch das richtige Bauteil für die Gründung eines Gebäudes.
Wie kommen Twistlocks ans Fundament?
Wenn eine Twistlock-Verbindung vorgesehen ist, müssen ihre Positionen bereits vor der Betonage feststehen. Abhängig vom System werden Stahlplatten, Einbauteile oder geeignete Anker in beziehungsweise auf dem Fundament vorbereitet.

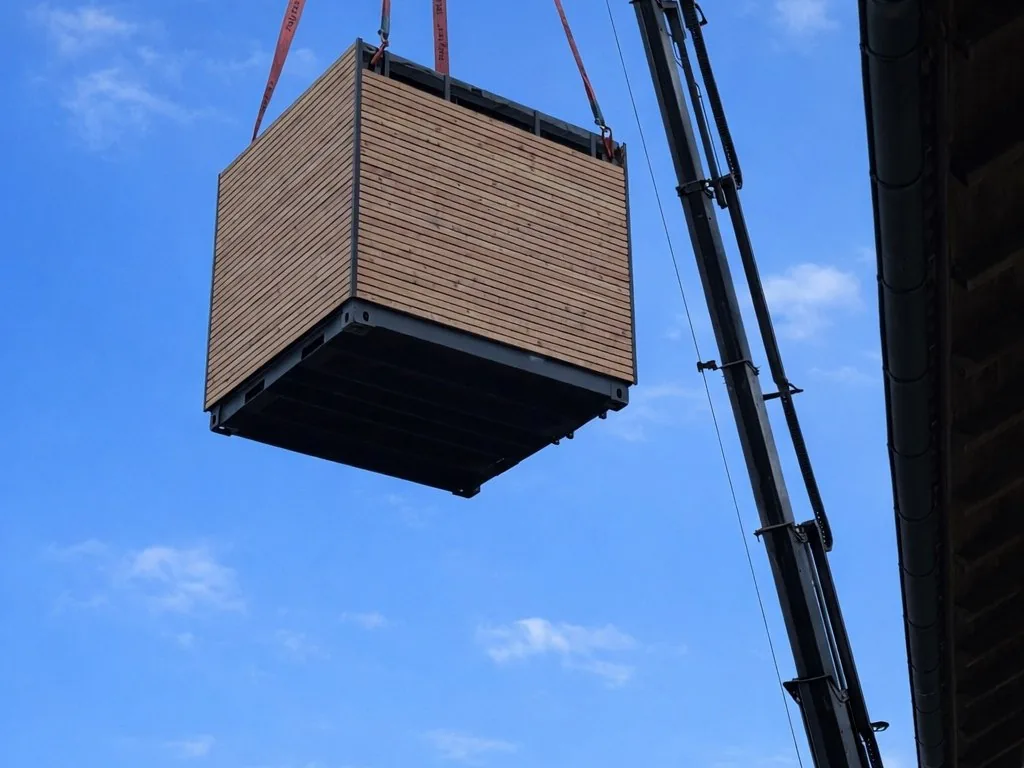

Beim Aufstellen setzt der Autokran das Modul millimetergenau auf die vorgesehenen Punkte, anschließend werden die Twistlocks verriegelt. Die Ausführung muss zugänglich bleiben und entsprechend der Planung kontrolliert werden.
Ein nachträgliches, ungeplantes Befestigen ist deutlich aufwendiger und sollte vermieden werden. Das ist der eigentliche Grund, warum diese Frage so früh gestellt wird: Sie entscheidet nicht über das Modul, sondern über das Fundament.
Welches System vorgesehen ist, wo die Befestigungspunkte liegen, welche Einbauteile benötigt werden, welche Toleranzen einzuhalten sind und wie die Teile gegen Verschieben während der Betonage gesichert werden.
Gibt es Alternativen zu Twistlocks?
Ja. Je nach Stahlkonstruktion und statischer Anforderung können auch verschraubte Stahlanschlüsse, angeschweißte Verbindungsteile oder speziell geplante Anker verwendet werden.
Die Auswahl richtet sich danach, welche Kräfte übertragen werden müssen und ob das Modul später wieder lösbar bleiben soll. Befestigungsmittel dürfen dabei nicht beliebig gewählt oder einfach in ein vorhandenes Fundament gesetzt werden, ohne dessen Eignung zu prüfen.
Zwei Verbindungsebenen bei mehreren Modulen
Bei einem mehrteiligen Modulhaus gibt es zwei getrennte Ebenen, die gern verwechselt werden. Zum einen werden die einzelnen Module untereinander ausgerichtet, verschraubt und projektabhängig zusätzlich verschweißt. Zum anderen muss das Gesamtgebäude seine Lasten sicher in die Fundamente ableiten.
Die Verbindung zwischen den Modulen ersetzt deshalb nicht automatisch die Fundamentbefestigung. Beide Bereiche werden im statischen Konzept gemeinsam betrachtet. Wie mehrere Ebenen konstruktiv zusammenkommen, steht im Beitrag Sind mehrstöckige Gebäude in Modulbauweise möglich?.
Welche Kräfte muss die Befestigung aufnehmen?
Eine Fundamentverbindung kann sehr unterschiedliche Einwirkungen aufnehmen müssen:
- Horizontale Kräfte aus Wind
- Windsog und mögliche abhebende Kräfte
- Verschiebungen aus Nutzung oder Montage
- Kräfte aus mehreren Geschossen
- Lasten an Modulübergängen
Eigengewicht und Reibung können einen Teil der Standsicherheit liefern. Ob sie allein ausreichen, wird jedoch nicht angenommen, sondern statisch geprüft - das ist der Unterschied zwischen einer Erfahrung und einem Nachweis.
Besonders unterschätzt wird dabei der Wind. Er wirkt nicht nur seitlich: An Dach und Fassaden entstehen auch Sogkräfte, die ein leichtes Gebäude anheben wollen. Standort, Gebäudehöhe, Gelände und Gebäudeform beeinflussen diese Belastung. Bei einer exponierten Lage oder einem aufgeständerten Modul kann deshalb eine stärkere Verankerung erforderlich sein als bei einem geschützten, bodennah aufgestellten Gebäude.
Die Bemessung erfolgt im Rahmen der Tragwerksplanung - nach der Bayerischen Bauordnung zur Standsicherheit und dem Eurocode zu Windlasten.
Bleibt ein befestigtes Modul versetzbar?
Ja, wenn eine lösbare Verbindung gewählt wurde - Twistlocks oder ein geeignetes Schraubsystem.
Die Verriegelungen beziehungsweise Verschraubungen können geöffnet und das Modul anschließend wieder angehoben werden. Bei geschweißten Anschlüssen ist eine Trennung ebenfalls möglich, verursacht aber deutlich mehr Arbeit.
Vor dem Abheben werden Wasser, Abwasser und Elektrik fachgerecht getrennt. Lose Möbel und nicht befestigte Einbauten werden gesichert oder separat transportiert. Danach werden die Fundamentverbindungen gelöst und bei mehreren Modulen auch die Modulübergänge getrennt. Am neuen Standort müssen passende Fundamente und Anschlusspunkte vorbereitet sein.
Der Wunsch nach späterer Versetzbarkeit gehört deshalb in die erste Planung und nicht in das Gespräch vor dem Umzug. Was dabei sonst noch zu bedenken ist, steht im Beitrag Modulhaus erweitern, versetzen oder mitnehmen.
Kann ein Modul auf vorhandene Fundamente gestellt werden?

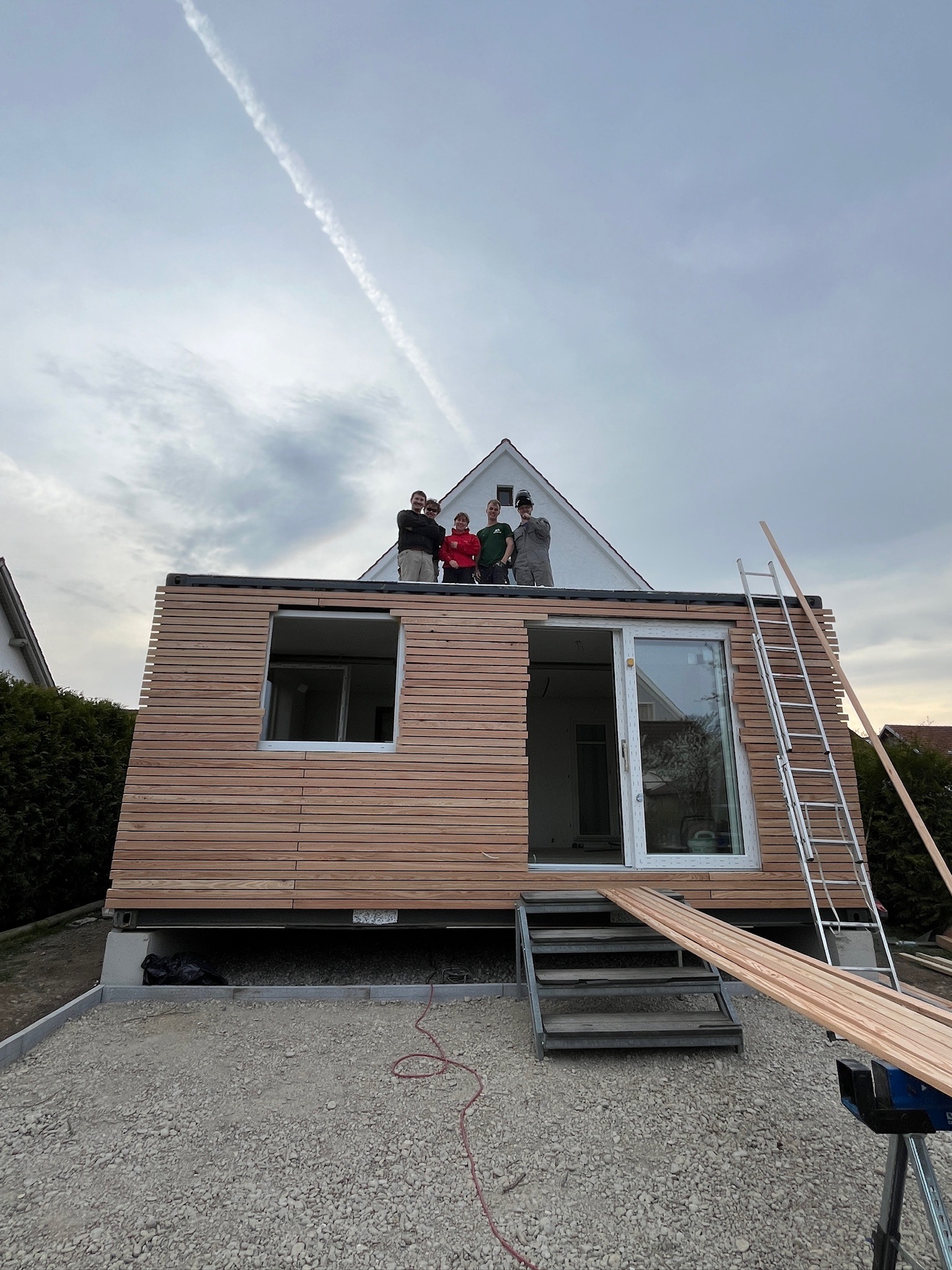

Nur wenn Position, Höhe, Tragfähigkeit und Abmessungen zu den tatsächlichen Auflagepunkten passen. Vorhandene Punkt-, Streifen- oder Schraubfundamente werden deshalb geprüft und vermessen.
Sind bereits Befestigungselemente vorhanden, müssen zusätzlich System, Zustand und statische Eignung nachgewiesen werden. Ein äußerlich passendes Fundament ist nicht automatisch für ein neues Modul geeignet - das gilt besonders dann, wenn das alte Gebäude leichter war als das geplante.
Auflage oder Verankerung wird projektbezogen entschieden
Kleinere Modulhäuser können bei geeigneter Statik auf ihren Fundamenten aufliegen. Größere, mehrgeschossige oder besonders beanspruchte Gebäude werden bei Bedarf zusätzlich mechanisch gesichert.
Twistlocks ermöglichen eine präzise und grundsätzlich wieder lösbare Verbindung an den Eckbeschlägen der Stahlkonstruktion. Alternativ kommen geplante Schraub-, Stahl- oder Schweißverbindungen infrage. Entscheidend ist in allen Fällen, dass Befestigung und Einbauteile bereits vor dem Fundamentbau feststehen - also bevor die Punktfundamente hergestellt werden.
Häufig gestellte Fragen
Muss jedes Modul mit Twistlocks befestigt werden?
Kann eine Befestigung nachträglich ergänzt werden?
Bleibt ein befestigtes Modul versetzbar?
Wer entscheidet über die Befestigungsart?
Reicht das Eigengewicht als Sicherung aus?
